Elo de Ligação 1,120T a 31,5T

Descrição

Ref
8-EL
Ø da Corrente (mm) Dimensões (mm) Carga de Trabalho (kgf) Peso Unitário (kg)

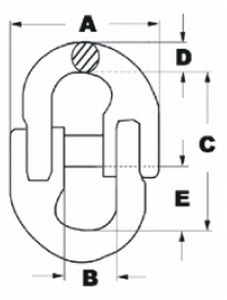

A B C D E
8-EL-06 6 41 17 45 8 18 1.120 0,080
8-EL-07/08 7 - 8 54 22 58 10 25 2.000 0,140
8-EL-10 10 68 29 67 14 27 3.150 0,310
8-EL-13 13 80 36 85 15 33 5.300 0,640
8-EL-16 16 99 40 108 20 44 8.000 1,150
8-EL-18/20 18 - 20 115 44 117 25 47 12.500 2,010
8-EL-22 22 140 53 135 29 54 15.000 2,900
8-EL-26 26 164 64 154 33 61 21.200 4,260
8-EL-32 32 205 76 198 41 82 31.500 8,410

Fator de Segurança: 4x a carga de trabalho

Elo de ligação (A 337) para correntes e lingas de correntes.

Carga de trabalho marcada em relevo na peça.

Forjado em aço liga (alloy steel) grau 8 - Norma DIN 5688.

Acabamento em pintura epóxi amarela.
