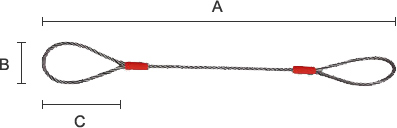

Laço CL 1

Descrição

Diâmetro Nominal do cabo de aço Compr. mín. (m) Dimensões Aproximadas do Olhal (mm) Simples Vertical
Forca
Vertical Duplo
Carga de trabalho em tf
Normal C/ Sapatilho 2 Laços tipo Cia
mm pol A B C B C
6,4 1/4" 0,40 110 56 29 13 0,5 0,4 1,0 0,9 0,7 0,5
8,0 5/16" 0,50 135 65 36 20 0,8 0,6 1,6 1,4 1,1 0,8
9,5 3/8" 0,60 100 80 43 24 1,1 0,8 2,2 2,0 1,6 1,1
13,0 1/2" 0,80 215 110 59 33 1,9 1,3 3,8 3,3 2,7 1,9
16,0 5/8" 1,00 265 135 72 40 3,0 2,1 6,0 5,2 4,2 3,0
19,0 3/4" 1,20 315 100 86 48 4,3 3,0 8,6 7,4 6,1 4,3
22,0 7/8" 1,40 265 185 99 55 5,8 4,0 11,6 10,0 8,2 5,8
26,0 1" 1,60 430 215 117 65 7,5 5,3 15,0 13,0 10,6 7,5
29,0 1.1/8" 1,80 400 240 131 73 9,4 6,6 18,8 16,3 13,3 9,4
32,0 1.1/4" 2,00 530 265 144 80 11,6 8,1 23,2 20,1 16,4 11,6
35,0 1.3/8" 2,20 580 290 171 95 14,0 9,8 28,0 24,2 19,8 14,0
38,0 1.1/2" 2,40 630 315 171 95 16,5 11,5 33,0 28,6 23,3 16,5

Laço CL 1 - A

Laço CL 1 - B

2 Laços tipo Cia equipados com sapatilho protetor e gancho em uma das extremidades e outra extremidade com olhal normal. Eficientes para uso em diversos tipos de tração ou elevação de cargas.

Laço CL 1 - C

Laços tipo Cia equipados com sapatilhos protetores em ambos os olhais, sendo um deles equipado com gancho forjado.

Laço CL 1 - D

Laços tipo Cia com sapatilho protetor em ambas as extremidades, sendo uma delas equipada com manilha forjada. Fácil manejo para engate em partes fixas, remoção e colocação rápida com máxima segurança.

Laço CL 1 - E

Laços para uso geral, ideais quando não se conhece o comprimento a ser utilizado, pois os mesmos podem ser montados no local de trabalho. (Obs.: Os laços deste tipo apresentam, em média, eficiência de somente 80% em relação a carga de ruptura de um Laço tipo Cia da mesma especificação.)

Laço CL 1 - F

Laços com soquetes chumbadores abertos, destinados à movimentação dos mais variados tipos de cargas ou para fixação dos cabos.

Laço CL 1 - G

Laços com soquetes chumbadores fechados, destinados à movimentação dos mais variados tipos de cargas ou para fixação dos cabos.

Laço CL 1 - H

Laços com soquetes chumbadores fechados em uma extremidade e abertos na outra, destinados à movimentação dos mais variados tipos de cargas ou para fixação dos cabos.
